| Produkt | Abmessung | Technisches Datenblatt |
|---|---|---|
| TAL-U312 | Für Pfahl mit 89 mm Durchmesser |  |
| TAL-U412 | Für Pfahl mit 114 mm Durchmesser | |
Technische Datenblätter – Sonstiges Zubehör
Vistech Screw Piles® bietet zudem eine große Auswahl an spezialisierten und maßgefertigten Zubehörteilen für Schraubpfähle, um jeden Bedarf zu erfüllen. Vertrauen Sie auf unser internes Ingenieurteam, unsere umfassende Fertigungserfahrung und unser Installations-Know-how, um die passende Fundamentlösung für Ihr Projekt zu finden.
Vistech Screw Piles® bietet zudem eine große Auswahl an spezialisierten und maßgefertigten Zubehörteilen für Schraubpfähle, um jeden Bedarf zu erfüllen. Vertrauen Sie auf unser internes Ingenieurteam, unsere umfassende Fertigungserfahrung und unser Installations-Know-how, um die passende Fundamentlösung für Ihr Projekt zu finden.
Trägerwinkel zur Fundamentstützung
Verstärken und stabilisieren Sie bestehende Gebäudefundamente. Ideal, wenn zusätzliche Unterstützung erforderlich ist, um die strukturelle Integrität eines Gebäudes oder Betonfundaments zu verbessern – ohne eine vollständige oder teilweise Demontage des bestehenden Fundaments.
| Produkt | Beschreibung | Technisches Datenblatt |
|---|---|---|
| EF24-G | 610 mm Wandseite × 457 mm Pfahlseite | |
*Wenn Sie maßgefertigtes Zubehör benötigen, wenden Sie sich bitte an unser Ingenieurteam
Revit-Dokumente sind in der Desktop-Version verfügbar
Verstellbare Fundamentstützköpfe
Stabilisieren und nivellieren Sie Betonfundamente bestehender Gebäude. Anpassbar an verschiedene Fundamentkonfigurationen – ideal, um die Stabilität bestehender Gebäude zu erhöhen, ohne auf invasive oder kostspielige Verfahren zurückgreifen zu müssen.
Felsanker
Befestigen Sie Pfähle direkt am Fels. Ideal für Projekte, die direkt auf freiliegendem Fels oder in Böden mit geringer Felstiefe errichtet werden. Unverzichtbar, wenn der Fels keine Verschraubung der Pfähle im Boden zulässt.
| Produkt | Beschreibung | Technisches Datenblatt |
|---|---|---|
| RA238L7-10 | 60 mm × 2,1 m mit Platte 250 × 250 × 8 mm | |
| RA312L7-10 | 89 mm × 2,1 m mit Platte 250 × 250 × 8 mm | |
| RA412L7-10 | 114 mm × 2,1 m mit Platte 250 × 250 × 12 mm | |
Pfahlstabilisatoren
Versehen Sie Pfähle mit einer starren Oberflächenverankerung, um die seitliche Tragfähigkeit zu erhöhen. Die Stabilisatoren werden direkt über das Pfahlrohr geschoben und mindestens 152,4 mm in den Boden eingeschlagen. Ideal für Schraubpfähle, die Holzzäune, Sichtschutzwände, Wäscheleinen oder sogar Schaukeln tragen.
| Produkt | Abmessung | Technisches Datenblatt |
|---|---|---|
| SP4L6-238 | Für Pfahl mit 60 mm Durchmesser | |
| SP4L6-312 | Für Pfahl mit 89 mm Durchmesser | |

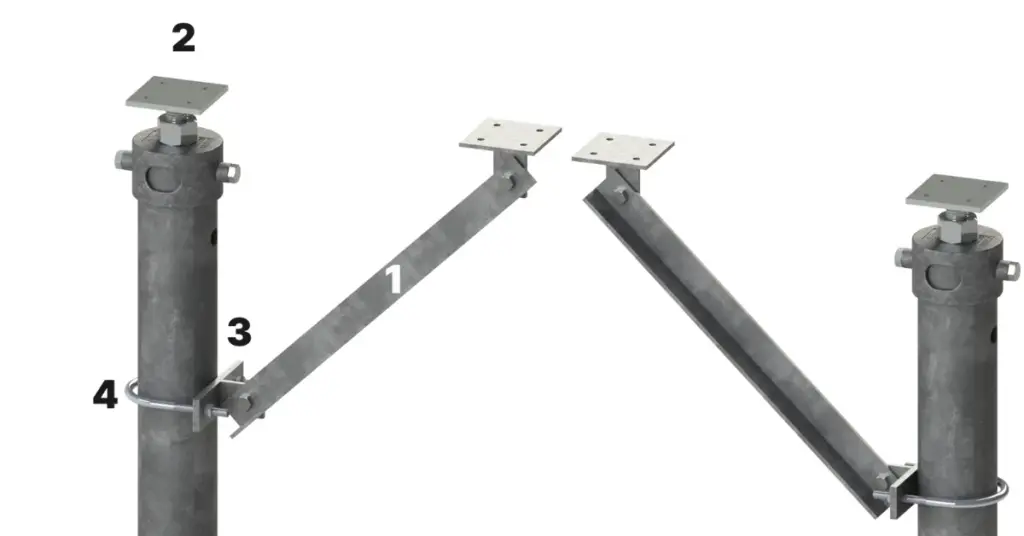

Verstellbare Aussteifungen
Verbessern Sie die seitliche Stabilität installierter Pfähle mit einer größeren freiliegenden Länge über dem Boden. Die Aussteifung verbessert das Betriebsverhalten der Konstruktion und wird empfohlen, wenn die Struktur mehr als 457,2 mm über dem Boden liegt. Die Aussteifungssätze werden von Vistech hergestellt und sind einfach zu montieren – Schweißarbeiten vor Ort sind nicht erforderlich.
| Produkt | # auf dem Foto | Beschreibung | Technisches Datenblatt |
|---|---|---|---|
| BCA-F | 1 | Winkel 40 × 40 × 5 mm mit Bohrungen alle 50 mm (3 m lang) | |
| BCA-BCU (2) | 2 | Universeller quadratischer Träger | |
| BCA-K238 (3) | 3 | Standardträger für Pfahl mit 60 mm Durchmesser | |
| BCA-K312 (3) | 3 | Standardträger für Pfahl mit 89 mm | |
| BCA-K238 (4) | 4 | U-Klemme für Pfahl mit 60 mm | |
| BCA-K312 (4) | 4 | Abrazadera en U para pilote de 89 mm | |
Multifunktionales Pfahlset
Halten Sie Wäscheleinenpfosten fest und stabil an ihrem Platz. Kann auch für Fahnenmasten, Volleyballnetze und ähnliche Projekte verwendet werden, die seitlichen Kräften ausgesetzt sind. Jedes Set enthält Pfahl, Mast und Stabilisator. Schnell und einfach zu installieren.
| Produkt | Abmessung | Technisches Datenblatt |
|---|---|---|
| CLT10 | 3 m über dem Boden (3,6 m insgesamt) | |
| CLT14 | 4,2 m über dem Boden (4,9 m insgesamt) | |
| CLT19 | 5,8 m über dem Boden (6,4 m insgesamt) | |
